Articolo:
ENR-G5000

Potenza (W) 5000W
Tecnologia On-Line a Doppia Conversione SPWM e High Speed Power MOS con Trasformatore d'Isolamento

Produci, Accumula, Risparmia!
Gli Inverter Off-Grid della serie
enSolar Green utilizzano, per la conversione, una tecnologia PWM ad Alta Frequenza a controllo digitale intelligente. In uscita dell'Inverter è previsto un trasformatore d'isolamento di serie in grado di aumentare l'affidabilità del sistema e contestualmente la qualità dell'energia verso il carico (abitazione). Il Sistema gestisce in automatico la priorità dell'alimentazione del carico attraverso l'energia proveniente dai pannelli solari. In particolare, i pannelli attivano il carica-batterie con MPPT (Solar Controller), integrato nel sistema, generando un'energia utile alla ricarica degli accumulatori ed al mantenimento del carico collegato. Il software del dispositivo è in grado di rilevare la corrente totale generata dai pannelli FV in modo da gestirne l'energia disponibile.

Modalità di Gestione dell'Accumulo
Come mostrato dall’immagine sottostante, enSolar Green gestisce una scarica del pacco batterie ad esso collegato pari al 30%. Il restante 60% viene utilizzato dal Sistema nella sola modalità di Soccorritore/Gruppo di Continuità/UPS nel caso in cui sopraggiunga un black-out della tensione in ingresso (“Enel”). Il 10% residuo, invece, viene considerato come soglia minima di sicurezza per evitare il fondo scarica completo e conseguente danneggiamento del pacco batterie.

Principio di Funzionamento
enSolar Green ha al suo interno un potente software dinamico in grado di gestire l'intero impianto in base al cambiamento delle condizioni istantanee presenti. In questo modo è in grado di adattarsi alle diverse situazioni avendo sempre come unico obiettivo il risparmio energetico della Vs. abitazione. Gli schemi seguenti mostrano nel dettaglio le funzionalità di enSolar Green in base alle diverse situazioni/fasi della giornata:

Fase 1 - Accumulo di Sicurezza
enSolar Green provvede ad attivare una fase iniziale al mattino chiamata Accumulo di Sicurezza”, nella quale tutta l’energia prodotta dal parco FV viene utilizzata direttamente per la carica del pacco batterie. In questa fase è bene considerare che il Sistema comincia ad accumulare da subito i pochi Watt disponibili nelle prime ore del mattino, senza sprechi:

Ciclo Standard - Fase 2:  Attivazione modalità “Green”
L’Accumulo di Sicurezza viene gestito dal Sistema in modo automatico e dinamico in base alle condizioni d’irraggiamento solare presenti e dal carico applicato al prodotto. Terminata questa fase enSolar provvede ad attivare la modalità “Green” (“in isola” senza prelievo da rete AC d’ingresso):

In questa fase il carico collegato viene mantenuto tramite il parco FV e l’Accumulo (pacco batterie).
In questa modalità si possono verificare 3 casi qui di seguito descritti:

Caso 1 – Potenza del FV > Carico: se la potenza generata dal parco FV è MAGGIORE rispetto l’assorbimento del carico, viene utilizzata come prima priorità l’energia FV per sopperire direttamente il carico collegato e la potenza rimanente, per differenza, viene utilizzata per proseguire la carica del pacco batterie (Accumulo).

Caso 2 – Potenza del FV = Carico: se l’assorbimento del carico è UGUALE alla potenza disponibile sul parco fotovoltaico, nessuna energia viene inserita nell’Accumulo, in quanto tutta la potenza prodotta dai pannelli FV viene assorbita integralmente dal carico collegato. Le batterie rimarranno quindi “ferme” nel medesimo livello di carica antecedente a tale evento.

Caso 3 – Potenza del FV < Carico: nel caso in cui la potenza del parco FV sia MINORE rispetto all’assorbimento del carico collegato, il Sistema provvede a sopperire alla differenza mancante tramite il prelievo dell’energia dal pacco batterie (Accumulo).

Ciclo Standard - Fase 3:  Completamento Carica dell’Accumulo
Quando enSolar Green ha raggiunto la carica completa dell’accumulo, il parco FV verrà utilizzato per mantenere il solo carico collegato e questo rappresenta il momento ottimale del Vs. impianto in cui è possibile accendere ulteriori e maggiori carichi domestici (come ad esempio: lavatrici, asciugatrici, forni, ecc.) per poter sfruttare l’eventuale energia FV disponibile in eccesso che diversamente non potrebbe essere utilizzata in quanto il Sistema non può scambiare gli esuberi verso la Rete, con conseguente intervento del limitatore di produzione fotovoltaica.

Ciclo Standard - Fase 4:  Scarica dell’Accumulo
Quando enSolar sta funzionando nella modalità “Green” (“in isola”) e la potenza proveniente dai pannelli FV non è più disponibile (es: nel tardo pomeriggio, alla sera, ecc.), il carico viene mantenuto attraverso la scarica del solo pacco batterie/accumulo fino alla soglia preimpostata pari al 30%.
Superato tale livello il Sistema provvede a commutare automaticamente l’assorbimento del carico verso la Rete AC  d’ingresso (“Enel”) senza alcuna interruzione.

Ciclo Standard - Fase 5:  Termine dell’Accumulo e Passaggio del Carico alla Rete
Lo stop alla scarica dell’Accumulo avviene al superamento della soglia di scarica impostata dalla fabbrica pari al 30% nella modalità standard/estiva, o al 20% nel caso d'impostazione invernale. Questa diversa modalità di lavoro viene decisa dall'utente in base al settaggio dell'apposito deep-switch posto nel pannello posteriore e può essere modificata a piacere tutte le volte che lo si reputi necessario, anche in base alla dimensione del parco FV e dell'accumulo installato.

Modalità Soccorritore\UPS
Con l’acquisto di enSolar Green installato nella Vostra abitazione potrete beneficiare della modalità “Soccorritore di Emergenza o Gruppo di Continuità/UPS (Uninterruptible Power Supply)” nel caso in cui il Vs. fornitore di energia elettrica venisse a mancare (black-out elettrico). In questo modo enSolar Green mette a diposizione dell'utenza l'utilizzo di un'ulteriore riserva di accumulo pari al 60% che si traduce in molte ore di autonomia per la Vostra abitazione.

Batterie AGM VRLA LEOCH Serie LPS ad uso Specifico Solare
enSolar Green è progettato per essere collegato esclusivamente ad un pacco batterie della Serie speciale LPS prodotte da LEOCH (www.leoch.com) di cui ENTRADE S.r.l. è distributore esclusivo per l’Italia. enSolar Green installa batterie Leoch con tecnologia AGM VRLA a ricombinazione di ossigeno, con una speciale formula brevettata della soluzione acida entro contenuta. Tale formula permette di aumentare i pregi della tecnologia prescelta, riducendo ulteriormente la temperatura generata dalla batteria durante la scarica, restituendo una maggiore resa e durata nel tempo. Questa serie di batterie è stata appositamente ingegnerizzata per applicazioni legate alle energie rinnovabili.
I principali punti di forza della Batteria LPS sono:
-    Uso ciclico giornaliero (2200 cicli vita con scarica al 30%);
-    Elevata purezza delle materie prime utilizzate;
-    Elevata resistenza agli spunti del carico;
-    Basso tasso di auto scarica;
-    Ermetica senza emissioni di gas e manutenzione;
-    Contenitore in ABS ignifugo (fuoco ritardante);
-    Valvola di sicurezza contro esplosioni;
-    Lunga vita attesa.

Armadi Porta Batterie Esclusivi
Realizzati su disegno esclusivo di ENTRADE, sono compatti, solidi, parallellabili e... 100% MADE IN ITALY.
Al loro interno vengo forniti di serie dei rispettivi cablaggi e protezioni.
Le potenze di accumulo disponibili associabili ad enSolar Green sono:
Armadio cod. BTP-BC30: da 4kWh a 8kWh     (dimensioni LxPxH: 92,5x38,5x122cm)
Armadio cod. BTP-BC50: da 10kWh a 15kWh  (dimensioni LxPxH: 155x38,5x122cm)



Datalogger: il Sistema di Monitoraggio via Web
Per aiutare l'utente a comprendere come il proprio impianto funzioni, ENTRADE ha realizzato un’accessorio opzionale in grado d'indicare, in tempo reale, quando il Sistema è in completo risparmio energetico (modalità “Green”) o ancora in prelievo dal Gestore (es: Enel). Il Datalogger si occupa di registrare tutto ciò che accade nell’impianto, dall'assorbimento dei carichi domestici, allo stato di carica delle batterie, alla produzione dei pannelli fotovoltaici e consente la visualizzazione tramite un'intuitiva interfaccia Web, consultabile anche dal proprio Smartphone (con Internet presente).



Configurazione dell'impianto semplificata tramite esclusivo Configuratore via Web
Per semplificare la scelta corretta dell'impianto da installare in base ai Vostri effettivi consumi energetici da bolletta, ENTRADE ha realizzato un apposito ed esclusivo portale denominato "Configuratore enSolar Green", il cui accesso è riservato ai soli installatori ed uffici tecnici tramite il quale in pochi e rapidi click è in grado di fornire la corretta composizione dell'impianto, a partire dall'inverter, la potenza del parco FV e dell'accumulo per terminare persino alla corretta composizione delle stringhe FV in base al modello di pannelli desiderati.

Possibilità di Espansione dell'Impianto nel Futuro
enSolar Green è stato progettato per consentire agli utenti di poter espandere la potenza del proprio impianto FV e raddoppiare l'accumulo originariamente acquistato senza dover cambiare prodotto o aggiungere altri accessori, così da mantenere inalterato il valore del Vostro inverter nel tempo.


Richiedi subito un'offerta su enSolar Green compilando il form sottostante:


Specifiche del prodotto: Art. ENR-G5000

Potenza (W)5000W
TecnologiaOn-Line a Doppia Conversione SPWM e High Speed Power MOS con Trasformatore d'Isolamento
INGRESSO AC
Tensione Nominale230Vac 1F+N+PE
Range d'Ingresso195~275Vac
Frequenza50Hz (60Hz su richiesta)
Range Frequenza± 0,5Hz
Power Factor≥ 0.8
Dist. Armonica Tot. (THDI)≤ 5% con carico lineare
Efficienza da Rete AC≥ 90% (UPS-Mode); ≥ 98% (Bypass-Mode)
Max Corrente di Carica12A
USCITA AC
Tensione Nominale230Vac 1F+N
Grado di Stabilizzazione± 5%
Frequenza50Hz ± 1%
Forma d'OndaSinusoidale
Crest Factor3:1
Tempo di Commutazione0ms (UPS-Mode); 3~6ms (ECO-Mode)
Sovraccarico (Inverter)101~119% per 4 min.; 120~129% per 1 min.; >130~149% per 10 sec.; >150% spegnimento immediato
MPPT
Tensione Nominale200 ~ 450 VDC Max
Numero Inseguitori1
Best Working Voltage240 ~ 284 VDC
Corrente Max da FV≤ 60A
Potenza FV Min. Raccom.4000Wp
Efficienza di Conversione≥ 98%
BATTERIA
Tensione Nominale192 VDC
Tecnologia SupportataLeoch LPS Solar Battery (AGM VRLA Ermetiche senza manutenzione al Pb-Acido)
Corrente Carica Batteria Max10A/20A/30A/60A selezionabile tramite dip-swich
GENERALI

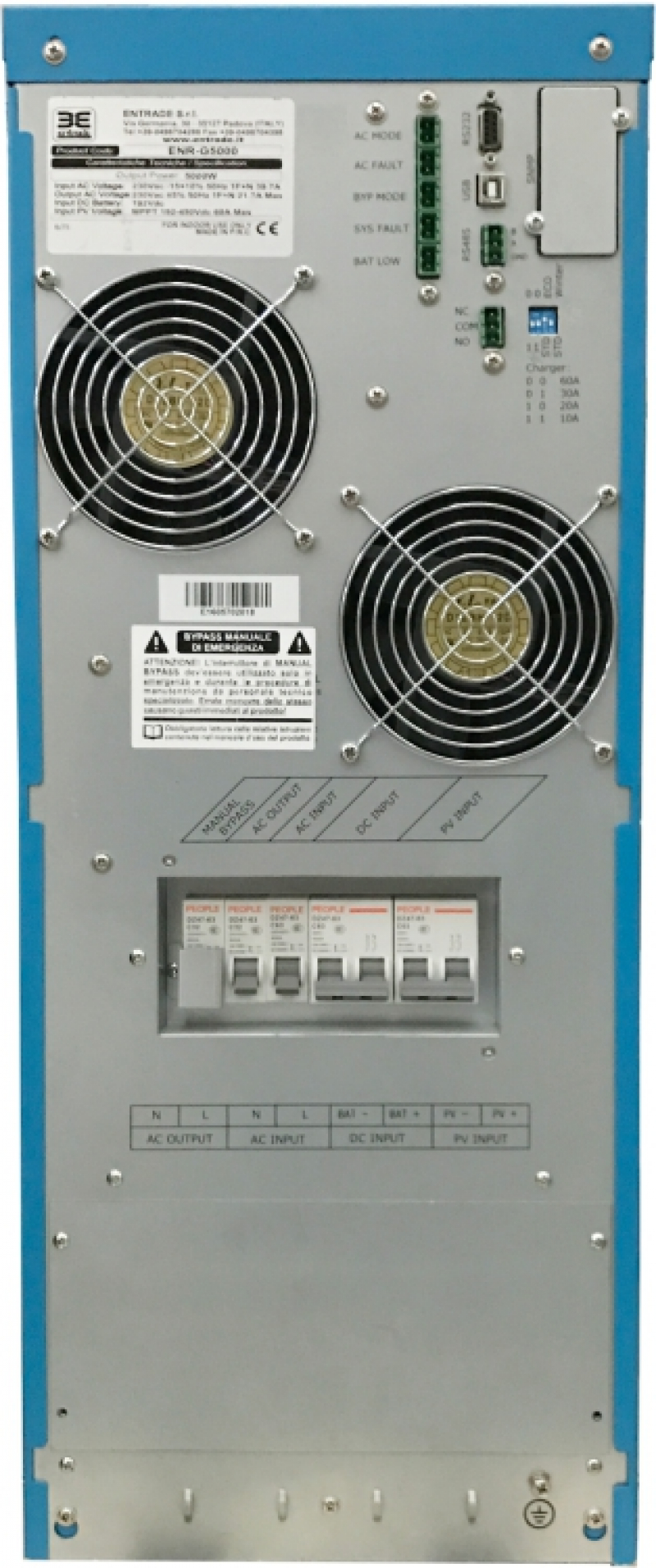

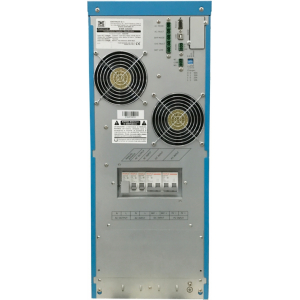

Connessioni IngressoMorsettiera

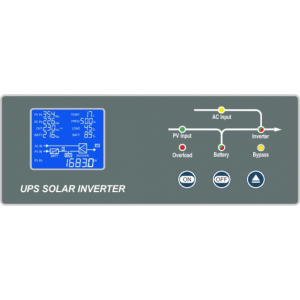

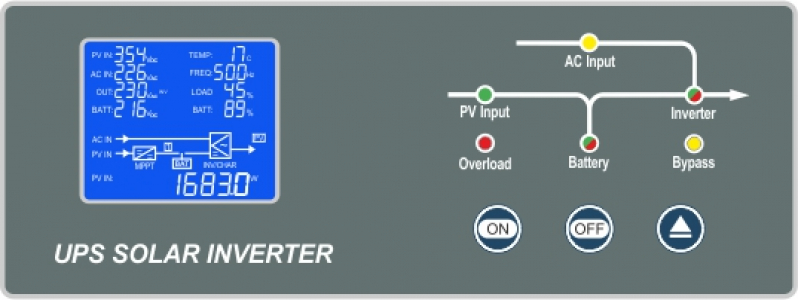

DisplayLCD grafico retroilluminato e Sinottico al LED
Allarmi AcusticiSovraccarico, Batterie Scariche/Esauste, Sistema Guasto
ProtezioniCorto-Circuito, Sovraccarico, Inversione Polarità FV
Porte di ComunicazioneRS232 + USB + RS485
Contatti Puliti/Allarmi5 Contatti Puliti di Allarme (AC Mode, AC Fault, Bypass Active, SYS Fault, Battery LOW)
Certificazione EMIIEC / EN62040-2
Certificazione EMSIEC / EN61000-6-2:2005; EN61000-6-4:2007 +A1:2011; EN61000-3-3:2008
Certificazione SafetyIEC / EN62040-1; EN62109-1:2010; EN62109-2:2011
Certificazione OperationalIEC / EN62040-3
Certificazione CE
Grado di Prot. EN60529IP20
Temp. Ambientale0 ~ 40°C
Umidità Max10 ~ 90% (senza condensa)
Altitudine≤ 2000m, > 2000m, riduzione della potenza del 1% per ogni 100m
Rumorosità≤ 20~50 dB (1m) con variazione automatica all'aumentare della temperatura interna
Dimensioni Prodotto LxPxH265 × 540 × 725 (mm)
Formato InstallazioneTower su ruote per la movimentazione
Dimensioni Imballo LxPxH662 × 360 × 905 (mm)
Peso (Kg)70

Richiedi informazioni Art. ENR-G5000
