Articolo:
SWO-D6000

Potenza (kVA) 6kVA
Potenza (W) 5400W

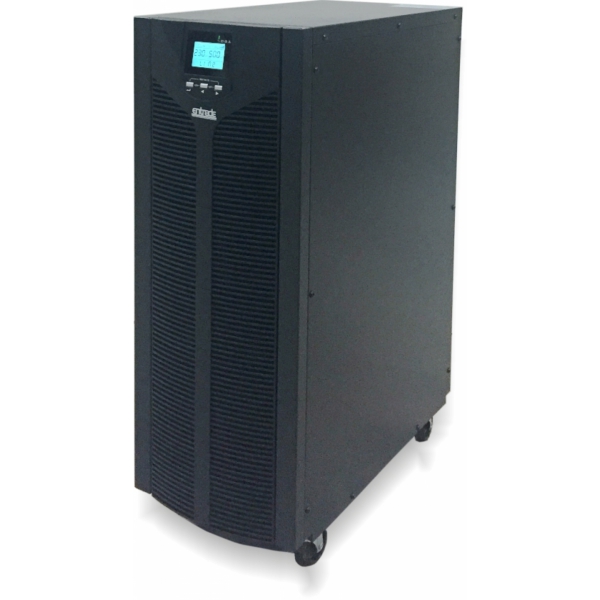

Gli UPS ENTRADE della Serie SWAP ON-LINE DIGIT rappresentano l'espressione dell'ultima tecnologia applicata ai Gruppi di Continuità di fascia Professionale, adatti alla protezione di Server e Reti Aziendali dove si necessita il massimo delle prestazioni e della sicurezza.

Questa nuova generazione di Gruppi di Continuità includono la tecnologia On-Line a Doppia Conversione ad Alta Efficienza con un controllo tramite DSP ed un fattore di potenza (cosφ) pari a 0,9 il quale consente di raggiungere potenze di assoluto rilievo con una economicità d’acquisto senza precedenti. Il prodotto è completo della possibilità di selezionare la modalità di funzionamento (da On-Line ad Alta Efficienza), di una stabilizzazione in uscita all’1%, di un supporto ad un ampio range di tensione in ingresso (110~300V fino al 50% del carico), di personalizzare il livello di tensione in uscita da 208V a 240V ed al supporto ad un gruppo elettrogeno.

Le potenze attualmente disponibili sono: 1000VA/900W, 1500VA/1350W, 2000VA/1800W, 3000VA/2700W, 6000VA/5400W,10000VA/9000W.

Il grande e luminoso Display LCD retroilluminato consente di visualizzare tutte le principali funzioni dell'UPS, tra cui:
-Tensione (Vac) e frequenza d'ingresso (Hz);
-Tensione (Vac) e frequenza d'uscita (Hz);
-Percentuale (%) e tensione (Vdc) di carica della batteria;
-Potenza assorbita in Watt e VA del carico collegato;
-Temperatura interna (°C).

A differenza dei comuni Gruppi di Continuità On-Line a Doppia Conversione, l'UPS SWAP ON-LINE DIGIT consente, tramite gli appositi tasti frontali, di accedere al menu di programmazione per la modifica delle seguenti impostazioni di funzionamento:
-IMPOSTAZIONE TENSIONE D'USCITA A 208/210/220/230/240Vac;
-ABILITA/DISABILITA FUNZIONAMENTO "ECO MODE" il quale consente di diminuire il consumo di energia elettrica assorbita dall'UPS attivando l'inverter solo in caso di blackout o sbalzi di tensione;
-ATTIVA/DISATTIVA BYPASS MANUALE per l’esclusione dell’inverter e commutazione diretta con la rete d’ingresso senza spegnimento del carico.
-ATTIVA/DISATTIVA AUTO-TEST il quale consente di verificare tutte le impostazioni del gruppo e lo stato delle batterie interne.

Gli SWAP ON-LINE DIGIT dispongono inoltre di serie del CONTATTO DI EMERGENZA “E.P.O.” (Emergency Power Off) per lo spegnimento completo dell'UPS e del carico collegato attraverso un pulsante di emergenza (non fornito), quando richiesto in particolari installazioni o Enti (Es: Vigili del Fuoco, ecc.).

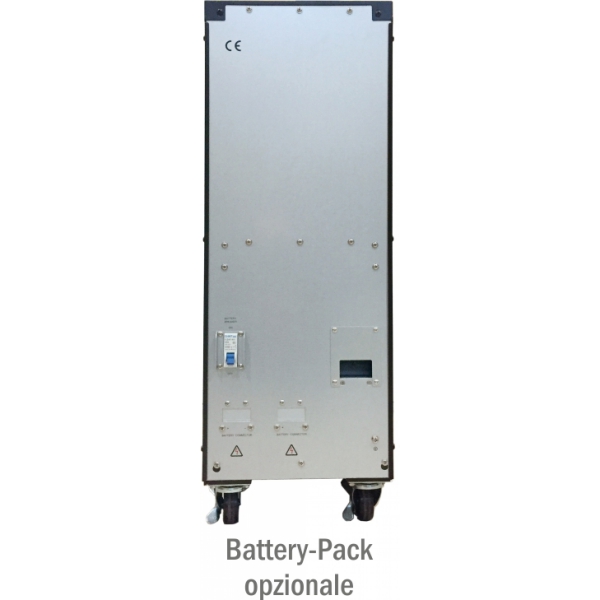

L'autonomia standard può essere estesa in qualsiasi momento tramite connessione di appositi Battery-Pack esterni opzionali.

L'interfaccia di comunicazione RS-232 e USB (non utilizzabili contemporaneamente) ed il supporto opzionale alle schede SNMP e AS400 Relè Contatti Puliti, completano le caratteristiche di questa avanzata serie di Gruppi di Continuità.

Il software fornito a corredo, UPSilon2000, utilizzabile per il monitoraggio e lo shutdown automatico è compatibile con i più diffusi sistemi operativi tra cui Windows, Linux, Novell, FreeBSD e MAC OS X.

Altra caratteristica importante è il supporto a Sistemi Operativi virtuali, in particolare a VMWare ESXi per lo spegnimento simultaneo tramite l’accessorio opzionale scheda SNMP.

L'art.SWO-D6000 con un carico tipico di 1 Server e 9 PC + Monitor LCD 19" ha un'autonomia di 10 minuti(*).

Tutti i ns. Gruppi di Continuità sono progettati per poca manutenzione, robusti, efficienti, in grado di durare nel tempo e garantiti 24 mesi batterie incluse.

(*) Prove effettuate al 80% della potenza massima.
Con carichi minori l'autonomia può aumentare.

Specifiche del prodotto: Art. SWO-D6000

Potenza (kVA)6kVA
Potenza (W)5400W
TecnologiaOn-Line a Doppia Conversione ad Alta Efficienza (VFI) con Funzione di Risparmio Energetico (ECO-Mode)
INGRESSO
Tensione Nominale230Vac 1F+N+PE
Range d'Ingresso160~300Vac (senza declassamento)
Frequenza50/60Hz (auto-sense)
Range Frequenza40~70Hz
Power Factor≥ 0.9
Dist. Armonica Tot. (THDI)≤ 5%
Efficienza da Rete AC≥ 92%, ECO-Mode ≥ 98%
Efficienza da Batteria≥ 91%
Range Tensione Bypass160~300Vac
USCITA
Tensione Nominale208 / 220 / 230 / 240 Vac (impostabile) 1F+N
Grado di Stabilizzazione± 1%
Frequenza45 ~ 55 Hz or 55 ~ 65 Hz (synchronized range); 50 / 60 Hz ± 0.1 Hz (battery mode)
Forma d'OndaSinusoidale
Crest Factor3:1
Dist. Armonica Tot. (THDV)≤ 2% (carico lineare); ≤ 5% (carico non lineare)
Tempo di Commutazione0ms (nullo)
Sovraccarico (Inverter)105%~125%: transfer to bypass in 3 min; 125%~150%: bypass in 30 sec; > 150%: bypass in 0.1 sec
BATTERIA
Tensione Nominale192 VDC
Quantità (Vers. Standard)16
Tipo (Vers. Standard)7.2Ah
Corrente di Carica Batteria1 / 3 / 5 / 8A (impostabile tramite jumper)
Autonomia (Vers. Standard)10 min.
Formato Battery-PackInterno all'UPS per versioni standard, tramite battery pack esterno per versioni con autonomia estesa
Estensione AutonomiaSì (opzionale vedi listino)
GENERALI
Connessioni IngressoMorsettiera
Connessioni UscitaMorsettiera
DisplayLCD retroilluminato
AllarmiModalita' Batterie, Batterie Scariche/Esauste, Guasto Ventole, Sistema Guasto
ProtezioniCorto-Circuito, Sovraccarico
Porte di ComunicazioneRS232 + USB
Scheda SNMPSì (opzionale interna vedi listino)
Contatti Puliti/AllarmiSì (opzionale interna vedi listino)
Contatto EPOSì, di serie
Certificazione EMIIEC / EN62040-2
Certificazione EMSIEC61000-4-2 (ESD); IEC61000-4-3 (RS); IEC61000-4-4 (EFT); IEC61000-4-5 (surge)
Certificazione CE
Grado di Prot. EN60529IP20
Temp. Ambientale0 ~ 40°C con umidità < 90% senza condensa
Altitudine≤ 1000m, > 1000m, riduzione della potenza del 1% per ogni 100m
Rumorosità≤ 55 dB (1m)
Dimensioni UPS LxPxH262 × 514 × 735 (mm)
FormatoTower su ruote
Dimensioni Imballo LxPxH390 × 625 × 937 (mm)
Peso UPS (Kg)72,2

Richiedi informazioni Art. SWO-D6000
